Daikin VRV airco systeem
Commerciële multi-split lucht/lucht warmtepomp op R-32 — één buitendeel tot 64 binnendelen, leidinglengte tot 165 meter, SCOP tot 200,5%, BMS-integratie via KNX, Modbus en DIII-net. Voor kantoren, hotels, retail en bedrijfsgebouwen vanaf circa 100 m².
- R-32 BlueVolution — 68% lager GWP
- Tot 64 binnendelen per outdoor
- SEER tot 324,5%, SCOP tot 200,5%
- Leidingen tot 165 m, totaal 1.000 m
- KNX / Modbus / DIII-net BMS
Twee outdoor-klassen voor 95% van de commerciële toepassingen
De Daikin VRV 5 lijn (R-32 BlueVolution) heeft twee primaire outdoor-klassen. Mini-VRV 5 S-series (4-12 pk) is gepositioneerd voor kleinere commerciële opstellingen — een compact 869 mm-hoog ontwerp op de 4-6 pk klasse maakt installatie mogelijk in ruimtes vanaf slechts 10 m². De VRV 5 warmtepomp (8-20 pk) is voor middelgrote tot grote bedrijfsgebouwen waar 22 tot 56 kW koel/verwarmingsvermogen nodig is. Beide draaien op 3-fase 400V en sturen tot 64 binnendelen per outdoor.
Mini-VRV 5 S-series warmtepomp
4–12 pkKleinere tot middelgrote commercials: kleinere kantoren, retail-units, restaurants, gym, klinieken — installeerbaar in ruimtes vanaf slechts 10 m² door compacte 869 mm-hoge behuizing op de 4-6 pk klasse
- Koel-kW
- 12,1–33,5 kW
- Max binnendelen
- 64
- SEER
- 6,50–7,50
- SCOP
- 4,10–4,50
- Max leiding
- 120 m
- Koudemiddel
- R-32
- Outdoor-prijs ex BTW
- € 9.919–€ 19.416
BMS: KNX · Modbus · DIII-net

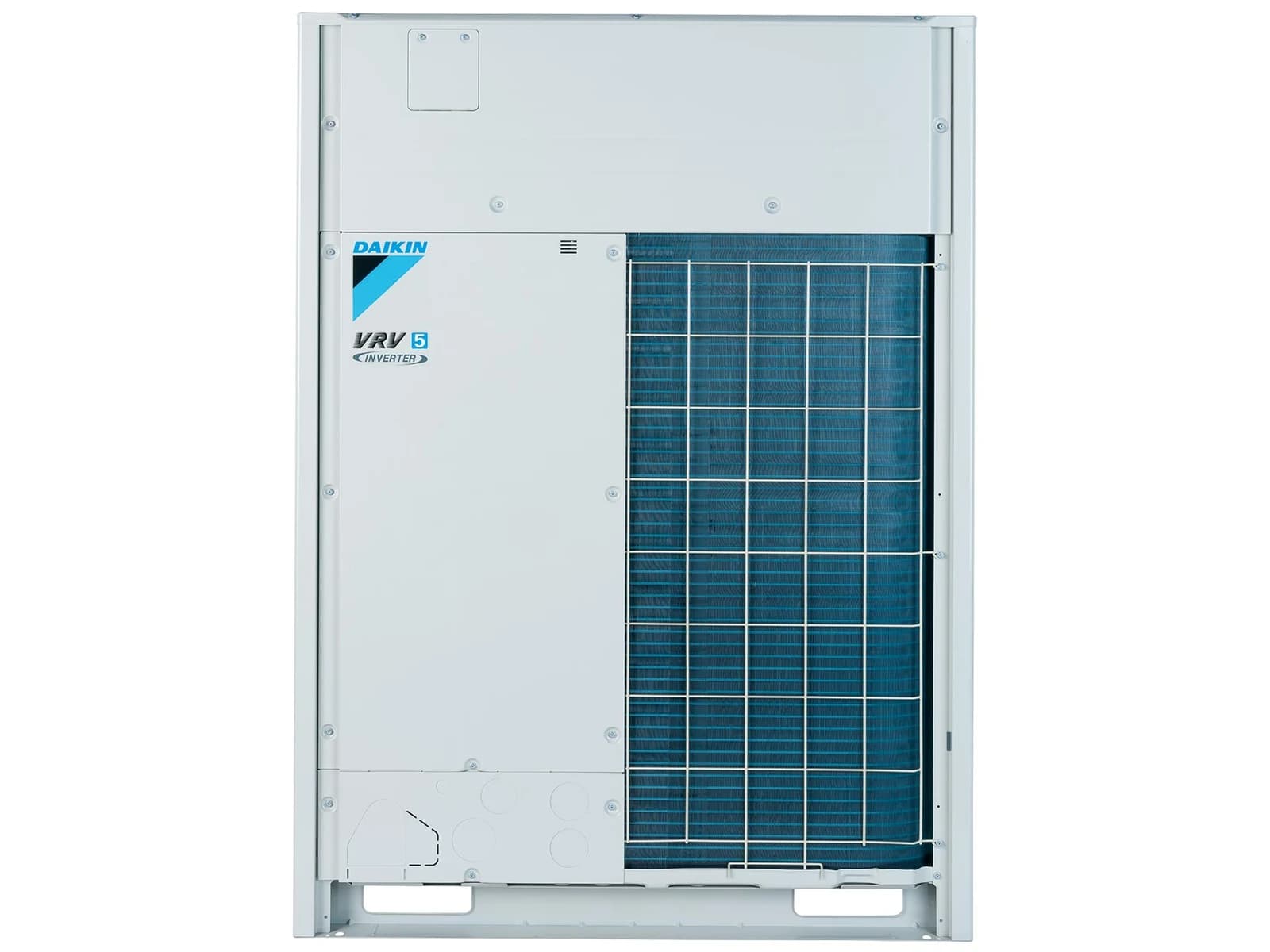

VRV 5 warmtepomp
8–20 pkMiddelgrote tot grote bedrijfsgebouwen: kantoorvleugels, hotels, retail-flagship, scholen — alles vanaf circa 200 m² gebruiksvloer met meerdere zones
- Koel-kW
- 22,4–56 kW
- Max binnendelen
- 64
- SEER
- 6,52–7,67
- SCOP
- 4,11–4,49
- Max leiding
- 165 m
- Koudemiddel
- R-32
- Outdoor-prijs ex BTW
- € 15.243–€ 37.753
BMS: KNX · Modbus · DIII-net · BACnet (via gateway)
bron: Daikin Airconditioningsystemen 2026 catalogus p.228 (RXYA-A) + p.230 (RXYSA-AY1)
Vijf indoor-families — kies form-factor per zone
Vrv-binnendelen komen in vijf hoofdvormfactoren, elk geoptimaliseerd voor specifieke ruimte-types. Een mix van form-factors in één project is standaard: cassettes in vergaderzalen, kanaal-units in hotelkamers, wandmodellen in serviceruimtes. De ontwerper kiest per zone op basis van plafond-toegankelijkheid, esthetiek, akoestiek en gewenste luchtstroom-distributie.
Wandmodel
Boven deur of raam aan de wand gemonteerd — direct ruimte-luchtuitblaas, snel installatieprofiel.
- Capaciteit
- 2–7,1 kW
- Toepassing
- Kleine vergaderruimtes, individuele kantoren, ontvangstruimtes
Snelste installatie van alle VRV-binnendelen
Vloermodel
Aan voet van de wand of in een vloernis — geschikt voor woon-/vergader-omgevingen waar plafond niet beschikbaar is.
- Capaciteit
- 2,5–6 kW
- Prijs/stuk ex BTW
- € 1.905–€ 2.916
- Toepassing
- Ruimtes met hoge ramen, kasvensters, ontvangstruimte's, oudere panden zonder verlaagd plafond
Plafondonderbouwmodel
Onder bestaand plafond opgehangen — eenzijdige (FXHA) of vierzijdige (FXUA) luchtuitblaas voor gelijkmatige zone-bedekking.
- Capaciteit
- 3,5–12,5 kW
- Prijs/stuk ex BTW
- € 2.764–€ 3.297
- Toepassing
- Kantoren / winkels met laag plafond zonder ruimte voor verlaagd plafond
Vierzijdige luchtuitblaas (FXUA) elimineert dode hoeken
Cassettemodel
In verlaagd plafond geïnstalleerd — "Fully Flat" (FXZA), "Roundflow" 360° (FXFA), of eenzijdig (FXKA) afhankelijk van zoneprofiel.
- Capaciteit
- 2–14 kW
- Prijs/stuk ex BTW
- € 1.765–€ 3.403
- Toepassing
- Kantoren en retail met verlaagd plafond — meest gekozen indoor-format
FXFA Roundflow 360° luchtstroom dekt rechthoekige ruimtes tot 100 m² met één cassette
Kanaalmodel
Verborgen achter verlaagd plafond — ESP 0 tot 78 Pa varianten (FXDA lage inbouw, FXSA 150 Pa, FXMA hoge ESP) voor luchtkanaal-distributie.
- Capaciteit
- 2–25 kW
- Prijs/stuk ex BTW
- € 1.743–€ 2.934
- Toepassing
- Hotels (kamer aan kamer), grote kantoren met luchtbehandelingskasten, retail
ESP tot 78 Pa = lange luchtkanalen mogelijk zonder externe ventilator
bron: Daikin Airconditioningsystemen 2026 catalogus p.155 (chapter index VRV 5-binnendelen)
R-32 BlueVolution — 68% lager Global Warming Potential
VRV 5 vervangt het oudere R-410A koudemiddel met R-32 — een hedendaags hydrofluorkoolwaterstof met aanzienlijk lager klimaat-impact. Vergeleken met R-410A-systemen: 68% lager Global Warming Potential, 15% minder koudemiddelvulling per kW, 71% lagere directe CO2-impact. Het koudemiddel heeft slechts één component (in tegenstelling tot R-410A's mengsel), waardoor het eenvoudiger te recyclen is aan het einde van de levensduur. Voor gebouwen met CO2-neutraliteits-doelstellingen of MJOP-rapportages is de overstap naar VRV 5 een meetbare verbetering — Daikin levert EPD-certificering (Environmental Product Declaration) voor de gehele levenscyclus.
−68%
Global Warming Potential
t.o.v. R-410A koudemiddel
−15%
Koudemiddelvulling
per kW geïnstalleerd
−71%
Directe CO2-impact
volledige levenscyclus
Seizoensrendement. VRV 5 levert SEER tot 324.5% (gematigd klimaat ηs) en SCOP tot 200.5% — onder de top van de markt voor commerciële multi-split systemen. EPD-certificering (Environmental Product Declaration) over de gehele levenscyclus is beschikbaar voor BREEAM, LEED en gebouw-passport rapportages.
bron: Daikin Airconditioningsystemen 2026 catalogus p.218 (VRV 5 sustainability story)
Hoe werkt een VRV-systeem — buitendeel, leidingen, binnendelen
Een VRV-installatie bestaat uit drie hoofdcomponenten: het buitendeel met inverter-aangedreven compressor, een koudemiddel-leidingnetwerk, en de binnendelen per zone. Het buitendeel pompt R-32 koudemiddel door de gemeenschappelijke leidingen; aftakkingen op vooraf bepaalde knooppunten verdelen het koudemiddel naar elk binnendeel. Elk binnendeel heeft een eigen elektronische expansieklep die de koudemiddelstroom regelt voor de eigen zone — dat is wat 'Variable Refrigerant Volume' betekent. Voor heat-recovery-systemen (REYA-A9 lijn) komen BSSV-omschakelboxen tussen leidingen en binnendelen: zo kan een zone tegelijk koelen terwijl een andere zone verwarmt — de afgevangen warmte wordt benut in plaats van weggegooid. Voor warmtepomp-systemen zonder heat recovery (RXYA-A standaard) draaien alle binnendelen tegelijk in dezelfde modus (allemaal koelen óf allemaal verwarmen).
1. Buitendeel met inverter-compressor
RXYA-A (8-20 pk) of RXYSA-AY1 (4-12 pk) — variabele snelheid, modulerend over 7 segmenten voor optimaal deelvermogen
2. Hoofdleidingnetwerk R-32
Vloeistof + gas leidingen — VRV 5 tot 165 m max naar verste indoor, 1.000 m totaal
3. Aftakkingen + (optioneel) BSSV-boxen
BS-A14AV1B voor heat-recovery (gelijktijdig koelen + verwarmen verschillende zones)
4. Binnendelen per zone
Wand / vloer / cassette / kanaal / plafondonderbouw — elk met eigen elektronische expansieklep + thermostaat
bron: Daikin Airconditioningsystemen 2026 catalogus p.155 (chapter VRV intro) + p.228 (system architectuur RXYA-A)
Bediening, Onecta en BMS-integratie
Op binnendeel-niveau bedient elke zone via een aparte thermostaat (BRC bedrade modellen of draadloze IR-afstandsbediening). Voor monitoring en planning op afstand: Daikin Onecta-app per binnendeel of per zone-cluster. Voor groot-zakelijke integratie: VRV ondersteunt standaard KNX, Modbus en DIII-net via Daikin's interface-modules (KLIC-DDV3 voor KNX, KRP-serie voor Modbus en DIII). BACnet en LonWorks via gateways. De VRV-configurator op het buitendeel-display (7-segment) maakt parametrisatie door de installateur mogelijk zonder externe tools — variabele koudemiddeltemperatuur, continu-verwarming-modus, geluidsniveau-modus (5 lage geluidsniveaus vanaf 39 dB(A)). Dat maakt VRV koppelbaar aan elk grootzakelijk gebouwbeheersysteem van Honeywell, Siemens, Schneider en Trend.
bron: Daikin Airconditioningsystemen 2026 catalogus p.228 (VRV-standaardfuncties RXYA-A) + prijslijst-ac-2026.md L249–258
Installatie — bouwbesluit, F-gassen, en installatieflexibiliteit
VRV-installatie vereist een EPBD/F-gas-gecertificeerd installateur. Het R-32 koudemiddel valt onder de EU F-gas-richtlijn — bij installaties boven 5 ton CO2-equivalent (typisch grote VRV-systemen) gelden jaarlijkse lekdichtheidsinspecties. De Shirudo-technologie en R-32's lichte ontvlambaarheid (A2L-klasse) betekenen dat aanvullende maatregelen nodig kunnen zijn voor zeer kleine ruimtes met grote installaties — Daikin's Mini-VRV 5 S-series compensseert dit met 'geschikt voor toepassingen in kleine ruimtes zonder aanvullende maatregelen, dankzij Shirudo-technologie'. Praktische installatie-tijdlijn voor een typisch middelgroot kantoor (8-12 pk Mini-VRV 5 S + 6-8 indoors + BSSV): circa 5-10 werkdagen vanaf levering, plus inbouw-aanpassingen voor verlaagd plafond + koudemiddelleidingen. Voor heat-recovery systemen (REYA-A9) komen daar de BSSV-omschakelboxen bij.
bron: Daikin Airconditioningsystemen 2026 catalogus p.218 + p.230 (Shirudo-technologie + F-gas context)
Daikin VRV — antwoorden in één oogopslag
VRV staat voor Variable Refrigerant Volume — Daikin's commerciële multi-split lucht/lucht warmtepomp- en airco-systeem. Eén buitendeel paart aan meerdere binnendelen (tot 64 in de VRV 5 lijn). Het buitendeel pompt R-32 koudemiddel door een gemeenschappelijk leidingnetwerk; elk binnendeel regelt onafhankelijk de eigen zone (temperatuur, ventilatorstand, koel- of verwarmingsmodus). Daarmee combineert VRV de zuinigheid van een centraal systeem met de zone-flexibiliteit van losse splits — geschikt voor kantoren, hotels, retail, scholen en zorginstellingen vanaf circa 100 m².
VRV 5 is de moderne (2024+) generatie op **R-32** koudemiddel met Daikin's BlueVolution-technologie en Shirudo-veiligheidsplatform. VRV IV gebruikt R-410A — een ouder koudemiddel met hoger GWP (Global Warming Potential). Concrete getallen voor VRV 5 t.o.v. VRV IV / R-410A-systemen: 68% lager GWP, 15% minder koudemiddelvulling, 71% lagere directe CO2-impact. Daikin's eigen positionering: 'Gebouwen eenvoudig CO2-neutraal maken.' Voor nieuwbouw en grote renovaties is VRV 5 de standaardkeuze; VRV IV blijft beschikbaar voor specifieke replacement-projecten waar bestaande R-410A leidingen behouden blijven.
Twee VRV 5 outdoor-klassen voor 95% van de toepassingen: **Mini-VRV 5 S-series** (4-12 pk, 12,1-33,5 kW koeling) voor kleinere commercials — kantoren, retail-units, restaurants vanaf circa 100 m² met 4-9 zones. Compact bouwwerk: 4-6 pk klasse is slechts 869 mm hoog, geschikt voor installaties in ruimtes vanaf 10 m². De **VRV 5 warmtepomp** (8-20 pk, 22,4-56 kW koeling) is voor middelgrote tot grote bedrijfsgebouwen: kantoorvleugels, hotels, retail-flagship, scholen — alles vanaf circa 200 m² met 10+ zones. Beide draaien op 3-fase 400V.
Vijf hoofd-families voor 90% van de keuzes: **Wandmodel** (FXAA) — boven deur, snelste installatie, voor kleine vergaderruimtes; **Vloermodel** (FXNA) — onder hoge ramen of zonder verlaagd plafond beschikbaar; **Plafondonderbouw** (FXHA eenzijdig / FXUA vierzijdig) — onder bestaand plafond opgehangen voor kantoren zonder verlaagd plafond; **Cassette** (FXKA / FXZA Fully Flat / FXFA Roundflow 360°) — in verlaagd plafond, meest gekozen voor kantoren en retail; **Kanaal** (FXDA lage inbouw / FXSA 150 Pa / FXMA hoge ESP tot 78 Pa) — verborgen achter verlaagd plafond voor hotels en grote zones. De cassette FXFA Roundflow dekt rechthoekige ruimtes tot 100 m² met 360° luchtuitblaas — populairste keuze voor kantoor en retail.
Tot 64 binnendelen op één outdoor unit in de VRV 5 lijn — zowel Mini-VRV 5 S-series als VRV 5 warmtepomp. In de praktijk geldt een capaciteit-verhouding (CV) tussen totaal aangesloten indoor-capaciteit en outdoor-capaciteit van 50% tot 130% — die ratio bepaalt hoeveel indoors per project realistisch geplaatst worden. Een ontwerper houdt rekening met gelijktijdigheid (niet alle zones staan tegelijk op vol vermogen) en kiest het outdoor-formaat op basis van piek-vermogen × gelijktijdigheidsfactor.
VRV 5 warmtepomp (RXYA-A): tot **165 meter** leidinglengte tussen outdoor en het verste binnendeel, met een totale leidinglengte over alle aftakkingen van **1.000 meter**. Mini-VRV 5 S-series (RXYSA-AY1): tot 120 meter leidinglengte met 300 meter totaal. Beide bieden installatie-flexibiliteit vergelijkbaar met de oudere R-410A generatie — een belangrijke designparameter voor panden waar de buitendeel-locatie ver van de gebruiksruimte ligt (op het dak, in een technische ruimte, of aan een achtergevel).
Ja. VRV ondersteunt standaard de hoofdprotocols KNX, Modbus en DIII-net via Daikin's interface-modules (BRC bedraad, KLIC-DDV3 KNX, KRP serie). BACnet en LonWorks zijn beschikbaar via gateways. Dat maakt VRV integreerbaar in elk grootzakelijk BMS (Honeywell, Siemens, Schneider, Trend) — naast bediening via de Daikin Onecta-app voor zone-bediening door eindgebruikers, en de VRV-configurator voor parametrisatie door de installateur.
VRV-systeemkosten variëren sterk per project. Indicatieve bandbreedtes ex BTW op basis van Daikin's eigen prijslijst 2026: Mini-VRV 5 S-series outdoor unit €9.919 (4 pk) tot €19.416 (12 pk). VRV 5 warmtepomp outdoor unit €15.243 (8 pk) tot €37.753 (20 pk). Binnendelen €1.500 tot €3.500 per stuk afhankelijk van type. BSSV-omschakelboxen voor zone-bediening €5.612 tot €13.101 per stuk. Een typisch klein-commercieel project (Mini-VRV 5 S 8 pk + 4 cassettes + omschakeling) komt uit op circa €25.000 tot €40.000 ex BTW excl. installatie; een groot kantoor (VRV 5 20 pk + 12 cassettes + meerdere zones) op €60.000 tot €120.000 ex BTW. Vraag bij ons een offerte op maat voor uw pand.
VRV voor uw kantoor, hotel of bedrijfsgebouw?
We bekijken samen vloeroppervlak, zone-indeling, gelijktijdigheid, warmtelast, BMS-eisen en uw duurzaamheidsdoelstellingen. Eerlijk advies — als een eenvoudiger systeem (bijvoorbeeld Sky Air voor één grote ruimte, of een Altherma voor hoofdverwarming met radiatoren) beter past, zeggen we dat. VRV-projecten lopen typisch via een door ons begeleide projectfase: ontwerp + lastberekening, materialenlevering, installatie + inregeling, oplevering.
Volgende stap
Welk VRV-systeem past bij uw pand?
We bespreken samen vloeroppervlak, zone-indeling, gelijktijdigheid, warmtelast, BMS-eisen en uw duurzaamheidsdoelstellingen. Eerlijk advies — als een eenvoudiger systeem (Sky Air voor één grote ruimte, of een Altherma voor hoofdverwarming met radiatoren) beter past, zeggen we dat.
Vraag een projectadvies →
